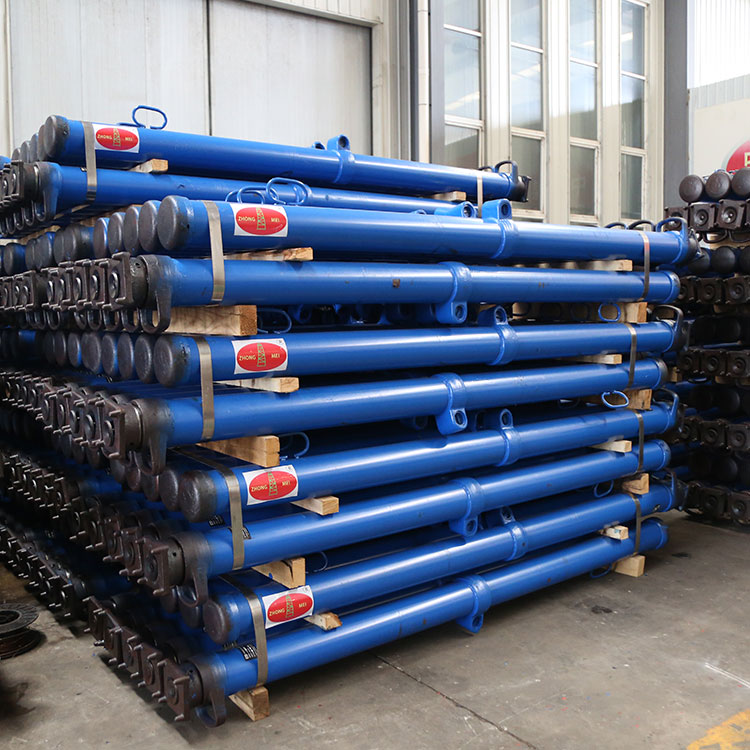

悬浮式单体液压支柱的“悬浮”原理详解

悬浮式单体液压支柱的“悬浮”原理详解

“悬浮式单体液压支柱”中的“悬浮”并非指支柱整体悬浮于空中，而是指其核心工作组件——活柱（内柱）在高压液体环境中处于“悬浮”状态，从而实现了更稳定、高效和可靠的支护。其原理可概括为：以液压油为介质，通过内部液体压力在密闭腔内均匀支撑活柱，使其处于近似无摩擦的平衡受力状态。

1. 核心结构：悬浮式与活塞式的区别

传统的活塞式单体液压支柱，其活柱与缸体之间通过活塞头分隔为上、下两腔，升降依赖活塞的机械运动，存在密封易损、受力不均等问题。而悬浮式支柱取消了活塞结构，其活柱直接悬浮于充满液压油的缸筒内。活柱底部与缸底之间形成一个连续的单腔式压力室，高压油液直接作用于活柱底部的整个承压面。

2. “悬浮”的力学原理

• 全液压力支撑：升柱时，泵站的高压油通过注液阀注入支柱下腔（压力室），油液压力均匀作用于活柱底部的全部面积。由于液体压力各向同性，活柱在径向和轴向上受力均匀，如同被油液“托举”起来。

• 平衡悬浮状态：当支柱支撑顶板后，活柱承受顶板压力。此时，内部油压与外部负载形成动态平衡。活柱与缸壁之间仅有导向环和密封圈轻微接触，主要支撑力来自液体压力而非机械摩擦，因此活柱处于一种“液压悬浮”状态。这种状态减少了卡滞和偏载磨损，使支柱能自适应顶板的不平整压力。

3. 密封与稳压的关键设计

• 悬浮式支柱采用“双密封”系统：在活柱与缸筒间设有主密封（防止漏液）和导向环（保持居中）。由于液体承载大部分压力，密封件主要起防漏作用，而非承重，从而延长寿命。

• 内部安全阀控制：当顶板压力超过额定值时，安全阀自动开启泄液，活柱缓慢下缩（让压），避免支柱过载损坏；压力降低后，安全阀关闭，重新维持悬浮平衡。这一过程使支柱具备“恒阻”特性，即工作阻力基本稳定。

4. 工作流程中的悬浮体现

• 升柱：注液后，活柱在油压推动下匀速上升，至接触顶板后压力持续升高，直至达到初撑力。

• 支护：顶板下沉时，活柱受载下压，腔内油压升高，通过安全阀的循环泄液与补压，活柱在动态油压中保持悬浮支护状态。

• 降柱：打开卸荷阀，油液流回油箱，活柱在自重和顶板回弹力下下降，悬浮状态解除。

5. 技术优势与意义

悬浮式设计实现了 “液压承压为主，机械摩擦为辅” ，相比活塞式支柱具有明显优势：

• 承载力更强：活柱底部全面积受液压，提供更大初撑力和工作阻力。

• 稳定性更高：悬浮状态减少偏载和振动，支柱不易弯曲。

• 密封更可靠：低压密封环境降低漏液风险，适用于井下高负载工况。

• 使用寿命更长：磨损小，维护成本低。

总结而言，“悬浮”原理的本质是通过液体压力均匀支撑活柱，形成自适应顶板压力的液压平衡系统。这一创新使支柱不仅成为被动支撑工具，更成为能主动调节、安全缓压的智能支护单元，代表了现代矿山支护技术的重要发展方向。
