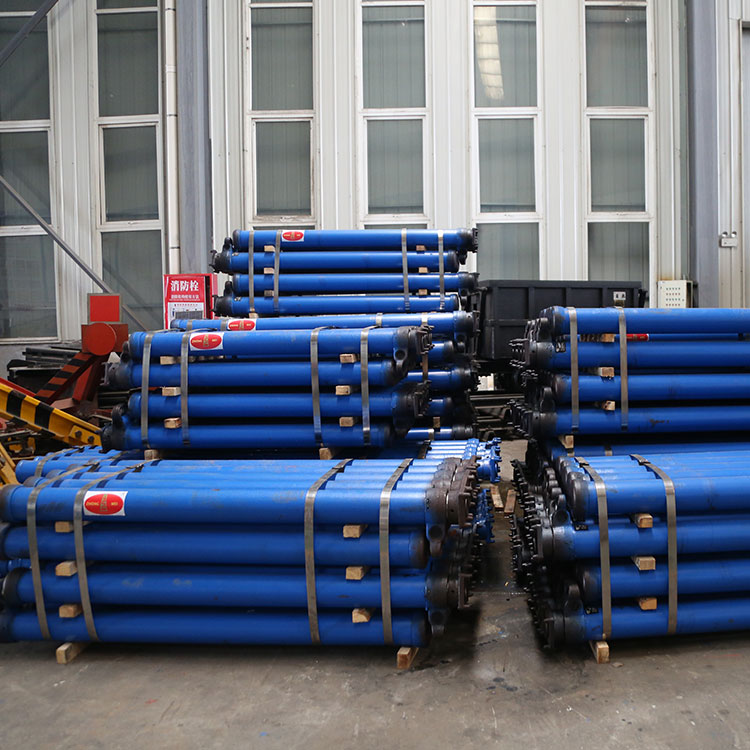

悬浮式单体液压支柱结构特点

悬浮式单体液压支柱是煤矿支护设备中一项重要技术革新，其名称源于活柱与缸体之间独特的“悬浮”连接方式。与传统活塞式支柱相比，它在结构上进行了多处本质性改进，主要体现在以下五个方面：

一、取消活塞，采用悬浮密封结构

传统支柱依靠活柱下端的活塞在缸体内往复运动，而悬浮式支柱彻底取消了活塞。

• 活柱直接承压：活柱下端直接与高压液体接触，依靠液体压力“浮”在缸体内。

• 动态密封：在活柱与缸体之间设置一组高压组合密封圈（Y型圈+挡圈+导向环），密封件随活柱运动而动态贴合缸壁，形成“悬浮密封”。这种结构避免了活塞与缸壁的金属摩擦，大幅降低了卡滞和泄漏风险。

二、缸体为整体结构，无焊接缝

悬浮式支柱的缸体采用无缝钢管或玻璃钢整体成型，底部与底座通过螺纹或卡环连接，缸体本身无任何纵向焊缝。

• 强度更高：消除了焊接热影响区，承压能力更强，抗爆性能好。

• 重量更轻：尤其是玻璃钢材质的悬浮式支柱，缸体重量仅为钢质的1/3左右。

三、复位弹簧顶置

传统支柱的复位弹簧通常安装在缸体底部（浸泡在乳化液中），而悬浮式支柱将复位弹簧安装在活柱顶端的顶盖内部。

• 避免腐蚀：弹簧不与乳化液接触，彻底解决了弹簧锈蚀断裂的顽疾。

• 回柱可靠：降柱时，顶置弹簧提供均匀的拉力，使活柱平稳回缩，即使支柱倾斜也能可靠复位。

四、手把体与导向套一体化

悬浮式支柱的手把体（用于搬运和操作）与导向套集成设计，位于缸体上端。

• 双重功能：既作为搬运把手，又作为活柱的导向和密封承载部件。

• 易更换：手把体内集成的密封件和导向环可在井下快速更换，无需解体整根支柱。

五、三用阀侧向安装

三用阀（单向阀、卸载阀、安全阀）安装在手把体侧面的阀座上，与缸体轴线呈一定角度（通常90°）。

• 操作方便：注液枪和卸载手把可从侧面操作，不受顶板高度限制。

• 保护阀体：阀体内嵌于手把体凹槽内，减少了被煤岩块撞击损坏的风险。

结构特点总结表

结构优势带来的实际效益

1. 抗偏载能力强：由于活柱在缸体内处于“悬浮”状态，即使顶板倾斜，活柱也能自适应调整，不会像活塞式那样产生卡滞或偏磨。

2. 密封寿命长：动态悬浮密封磨损均匀，且无活塞环的开口泄漏，使用寿命是活塞式的2-3倍。

3. 维护简便：顶置弹簧永不锈蚀，三用阀和密封件均可快速更换，降低了维修停工时间。

4. 安全性高：无焊缝缸体和可靠的密封结构，降低了爆缸、漏液引发顶板事故的风险。

总结

悬浮式单体液压支柱的结构特点可概括为：无活塞、顶置簧、整体缸、悬浮封、侧装阀。这些创新设计使其在轻量化、密封可靠性、抗偏载能力、维护便捷性等方面全面优于传统活塞式支柱，已成为我国煤矿支护设备升级的主流方向。
