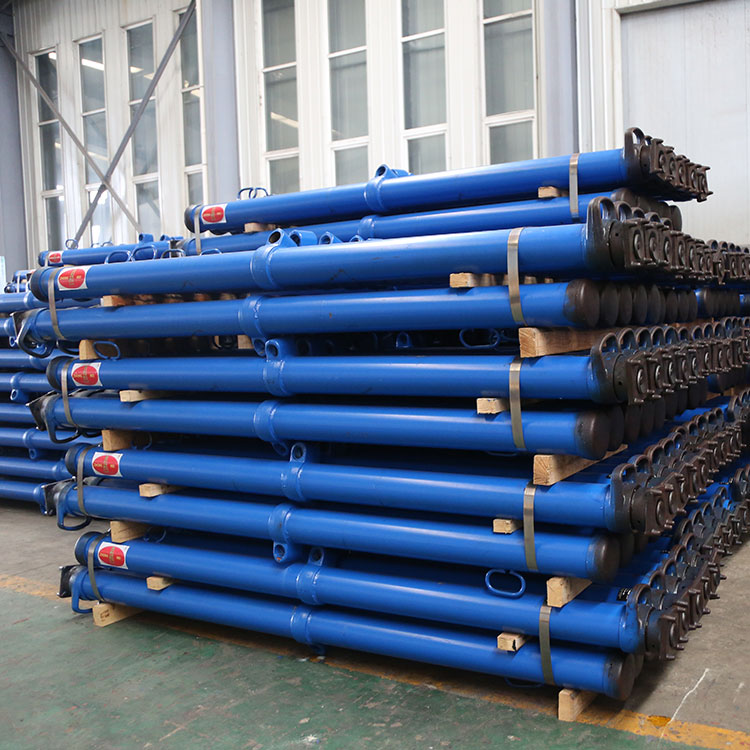

外注式单体液压支柱的材质强度

外注式单体液压支柱的材质强度是保障其支撑性能和井下安全的核心指标，其不同部件根据受力特点采用了差异化的高强度材料。以下是针对缸体、活柱、三用阀及底座等关键部件的材质强度详细讲解：

一、缸体材质强度

缸体是承受顶板压力的主要部件，其抗拉强度和屈服强度是核心参数。

1. 钢质缸体：主流采用27SiMn无缝钢管。其抗拉强度≥800MPa，屈服强度≥600MPa，延伸率≥12%。这种材质强度高、韧性好，能承受额定工作阻力（通常200-400kN）及1.5倍静载试验压力而不产生永久变形。

2. 玻璃钢缸体：采用环氧树脂+玻璃纤维缠绕成型。其环向拉伸强度≥300MPa，轴向强度≥200MPa。虽然绝对值低于钢材，但因其密度仅为钢的1/4，比强度（强度/密度） 甚至高于钢材。但玻璃钢抗弯强度较弱，对偏载敏感。

二、活柱材质及表面强度

活柱在缸体内往复运动并直接承受顶板压力，需兼顾芯部韧性与表面耐磨性。

1. 芯部材质：同样采用27SiMn调质钢（部分低端产品用45#钢），经热处理后屈服强度≥550MPa，保证在重载下不发生弯曲。

2. 表面镀层：活柱外表面必须镀硬铬，镀层厚度≥0.05mm，硬度≥800HV（约为洛氏硬度65HRC）。该高硬度镀层可抵抗井下煤岩颗粒的刮擦与腐蚀，防止基体锈蚀导致密封失效。

三、三用阀材质强度

三用阀是控制支柱升降和恒阻的核心精密部件，对材料的硬度和耐冲击性要求极高。

1. 阀体：采用45#锻钢或40Cr合金钢，抗拉强度≥600MPa。经调质处理后，既能承受高压乳化液（20-31.5MPa）的长期冲击，又具备良好的加工密封性。

2. 阀芯与阀座：采用9Cr18或304不锈钢，经淬火后硬度≥55HRC，确保频繁开启关闭时耐磨、抗冲刷，保持密封不漏液。

3. 安全阀弹簧：采用50CrVA合金弹簧钢，抗拉强度≥1600MPa，弹性极限高，确保长期反复压缩后仍能精确保持调定压力。

四、底座与手把体强度

1. 底座：多采用QT500-7球墨铸铁或ZG35铸钢，抗拉强度≥500MPa。要求承受底板反力且耐腐蚀，关键承力部位无铸造缺陷。

2. 手把体：通常用ZG310-570铸钢，屈服强度≥310MPa。需具备足够的抗弯强度，防止搬运或侧向受力时断裂。

五、强度验证试验

支柱出厂前必须通过以下强度检验：

• 静载强度试验：施加1.5倍额定工作阻力，保压5分钟，支柱各部件不得有永久变形、裂纹或缸体鼓包。

• 密封强度试验：在额定工作压力下保压4分钟，压降≤0.5MPa，且无肉眼可见渗漏。

• 玻璃钢缸体水压爆破试验（抽检）：爆破压力应≥3倍安全阀调定压力，确保足够安全裕度。

总结

外注式单体液压支柱的材质强度体现为：钢质缸体抗拉≥800MPa、活柱表面硬度≥800HV、三用阀芯耐磨抗冲刷、底座抗拉≥500MPa。其中，27SiMn钢材和硬铬镀层是保证支柱长期可靠运行的基础。使用者应注意：严禁超压运行（安全阀调定压力不得擅自提高），防止缸体鼓包或密封失效；对于玻璃钢支柱，更需避免偏载导致非正常断裂。规范的选材与严格的出厂试验，是支柱在井下承受重载、腐蚀、冲击工况的根本保障。
